Hardware:Coolstream:TANK

Allgemeines

Die TANK ist bereits der fünfte Receiver des Herstellers Coolstream. Auf dem Receiver kommt wie auf der HD1, NEO, ZEE und er NEO² Twin die GUI NeutrinoHD zum Einsatz.

Folgende Eigenschaften zeichnen die TANK aus:

• HDTV-Quad-Receiver mit NeutrinoHD GUI
• Deinterlacer mit Bildausgabe bis zu 1080p
• Extrem schnelle Umschaltzeiten

Varianten

In der ersten Auslieferungen wird es nur 2 x SAT- fest verbaut geben. Es können dann je nach Bedarf 2 x SAT oder 2 x Kabel Tuner zusätzlich eingebaut werden.

Hardware

• Modellname: TANK
• Tuner: 2x Sat als Tuner 1 & 2 (festverbaut) + 2x SAT oder Kabel als Tuner 3 & 4 (wählbar)
• Release: August 2013

Technische Daten

• Abmessungen (BxHxT) 380 × 60 × 220mm
• 2 SAT Tuner fest verbaut
• 1 Twin Tunersteckplatz für wahlweise SAT-Twin-Tuner oder KABEL-Twin-Tuner
• 2 SmartCardReader
• 1 Common Interface Steckplatz
• 1 SIM Slot (Conax)

Benutzeroberfläche

Auf der TANK kommt wie bei den anderen Receiver des Herstellers Coolstream, NeutrinoHD als GUI zum Einsatz.

Geräteansichten

Die Coolstream Tank verfügt über diverse Anschlussmöglichkeiten. An der Frontseite befinden sich das Display, Bedientasten, Schächte für Smartcards sowie ein USB-Anschluß, an der Rückseite Anschlüsse für HDMI, Scart, eSATA und vieles mehr.

Frontseite

Coolstream TANK (Front)

Nummer	Taste	Funktion
1	POWER	Schaltet den Receiver ein bzw. aus
2	IR-Empfänger	Empfängt die Infrarot-Signale der Fernbedienung
3	Geräteedisplay	OLED 256 X 64 Pixel
4	Abdeckklappe	Hinter der Abdecklappe bedinden sich 2 Smartcardreader
5	Menü	Öffnet das Hauptmenü oder geht zurück zum vorherigem Menü
6	OK	Bestätigt die Menüauswahl
7 & 8	CH+ / CH-	Programmwechsel / Menü auf/ab
9 & 10	Vol+ / Vol-	Lautstärkeregelung
11	V.F	Wechselt das Videoausgabeformat unter den voreingestellten Betriebsarten (siehe NeutrinoHD Videosysteme)
12	USB Anschluß	USB 2.0 Anschluß (max. 1000mA)

Rückseite

Coolstream TANK (Rückseite)

Nummer	Anschluß	Funktion
1	LNB IN1	Anschlüße für Tuner1: DVB-S2 (13/18V max.500mA)
2	LNB IN2	Anschlüße für Tuner2: DVB-S2 (13/18V max.500mA)
3	RS232 Out	Serieller Anschluß (zu Wartungszwecken)
4	RJ11	Modemanschluß
5	S/PDIF	Optischer Digitaler Ausgang
6	SD Card	Kartenleser für SD Speicher
7	Ethernet	Netzwerkanschluß über RJ45 Stecker (1Gbit/s)
8	Component Out	Componentenausgang zur analogen Bildwiedergabe über 3 Cinchbuchsen
9	Netzschalter	Schaltet den Receiver komplett aus
10	Tuner3: Optional	Ausführung: DVB-S2 oder DVB-C   Anschlüße für LNB IN (13/18V max.500mA) oder KabelTV RF
11	Tuner4: Optional	Ausführung: DVB-S2 oder DVB-C   Anschlüße für LNB IN (13/18V max.500mA) oder KabelTV RF
12	TV	Scart-Anschluß
13	HDMI	HDMI 1.3 Anschluß
14	E-Sata	E-Sata-Anschluß zur Einbindung von externen Datenträgern
15	USB	USB 2.0 Anschluß (2x) (max. 1000mA)
16	12V 4A	Anschluss Spannungsversorgung über externes Netzteil
17	Audio	Audioausgang links&Rechts Cinch
18	Video	Videoausgang Cinch
19	CI	Schacht für CI-Module

Tuner Anschlussvarianten

Coolstream TANK Tuner Anschlussvarianten

Innenleben

• CPU:ARM Cortex-A9 1250DMIPS Processor / 500MHz

• 256X64 dot matrix OLED Display

• 1 x Scart(R,G,B and CVBS@audio output)
• 1x AV6 ( YPbPr, CVBS and Audio output),up to 1080P
• HDMI1.3a, Up to 2.25 GHz link speed, support 8,10 and 12 bits deep color
• 2x Sata,1for Esata, 1 for internal HDD
• 2x USB for PVR and software update
• 10/100Mbit Ethernet Interface, Gigabit Network
• 1x SD Card reader
• 1x SIM Card reader
• 1 Serial Port
• 2 x Smartcard-Reader
• 1x CI slot
• S/PDIF Interface for digital audio out
• Supports DiSEqC 1.0/1.1/1.2 and USALS (Rotor Control)
• Extern DC12V@3A power supply

Video-Decoder

• Decodes HD programs in the following formats:
• MPEG-2 MP@HL, MP@ML. MP@LL, SP@ML
• MPEG4-AVC HP@ L4.2, HP@L4.1, HP@L4.2
• VC-1 AP@L3 and MP@HL
• MPEG4 ASP Part2/DivX/Xvid up to 1920x1080/60i resolution
• H.263
• H.264 HP@L4.2
• MVC decode (2x 1080p 30)
• RealMedia RV8 & RV9
• On2 VP6, VP7 & VP8
• Decodes a single video program up to 1080P60
• Supports hardware decoding of JPEG still pictures
• Supports 14:9, 16:9 and 20:9 image aspect ratios through pan/scan or letterboxing
• POWERVR 3D GPU

Audio-Decoder

• Supports decoding of MPEG-1, MPEG-2, Dolby Digital, Dolby Digital Plus, Dolby True HD, MPEG-2 AAC, MPEG-4 AAC, MP3, aacPlus, WMA and WMA Pro encoded bitstreams
• Supports sample rates of 16, 22.05, 24, 32, 44.1, 48, 96 and up to 192KHz
• Stereo 24-bit audio DAC for analog audio output
• External PSU

RAM Chips

• 512MB (DDR2-1066)
• Winbond DDR2 memory

Flash Chips

• 1GB (NAND) / 4MB (Serial NOR)
• Toshiba TC58NVG3S0F 8G 3.3V 8-bit

Tuner (Frontend)

• Double DVB-S2 tuner,optional DVB-T or DVB-C tuner.

ONBOARD

DVB-S/S2 (Satellit)

Folgende Tuner vom Typ sind in der TANK fest verbaut: -----------------

   Demodulator ---------
   Tunerchip --------------

• Frequency Range 950 .... 2150 MHz
• Demodulation: DVB-S (QPSK); DVB-S2 (8PSK,QPSK);
• Symbol rate range
• DVB-S: 1-45 Mbaud/s,
• DVB-S2 8PSK: 4.5 ~ 31 Mbaud/s
• DVB-S2 QPSK:4.5 ~36 Mbaud/s
• 8PSK Turbo:2~33Mbaud/s
• Code rate support
• DVB-S2 8PSK: 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
• DVB-S2 QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
• DVB-S: 1/2, 2/3, 3/4, 5/6, 7/8

DiSEqC

Die TANK unterstützt DiSEqC 1.0, 1.1, 1.2, 1.3 USALS

OPTIONAL

DVB-S/S2 (Satellit)

In der Twin-Version kommen zwei Tuner vom Typ -----------------

   Demodulator ---------
   Tunerchip --------------

DiSEqC

Die TANK unterstützt DiSEqC 1.0, 1.1, 1.2, 1.3 USALS

HDMI-Transmitter

Ausgangsformate:

• YCrCb gemäß ITU-R BT.601 (für SD)
• YCrCb gemäß ITU-R BT.709 part 2 (EIA 770.3 / SMPTE 274M / SMPTE 296M) (für HD)
• YCrCb 4:2:2 (12 bit für Y und 12 bit für C)
• Full Range RGB (8 bit pro Kanal mit Wertebereich von 0 bis 255)
• Limited Range RGB (8 bit pro Kanal mit Wertebereichvon 16 bis 235)

Eingangsformate:

• Am Eingang bekommt und akzeptiert er ausschließlich 10-bittiges YCbCr 4:4:4 gemäß ITU-R BT.601

HINWEIS: Zum Schutz des HDMI-Transmitters kommt ausgangsseitig ein Chip der Fa. CMD (California Micro Devices) vom Typ CM2020-00TR zum Einsatz.

Netzwerk-Schnittstelle

10/100/1000 Mbit/s sowohl im Halb- wie auch im Vollduplex.

Serielle Schnittstelle COM

RS232 Schaltung HD1/NEO/ZEE

Folgende Einstellungen müssen zum Auslesen eines seriellen Logs am Terminalprogramm vorgenommen werden

• Datenrate: 115200 Bd
• Datenbits: 8
• Stopbits: 1
• Parität (Parity): keine
• Flußsteuerung (Handshake): keine
• Terminalemulation: Linux (ähnlich ANSI bzw. VT100)

Hinweis:Die HD1/NEO/ZEE hat eine "echte" RS232 - wenn auch im unteren zulässigen Spannungsbereich. Die Pegel liegen bei ca. +/- 4V.

Stromverbrauch

Stromverbrauch TANK

Bilder TANK S/C

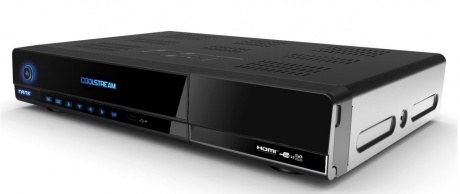

Coolstream TANK Front

Coolstream TANK

Coolstream TANK Front
