Vorlage:Neutrino settings OSD Bereich

Um das OSD an das Fernsehgerät anzupassen, sollte man den sichtbaren Bildbereich einstellen. Diese Einstellung wirkt sich nur auf den Framebuffer aus, nicht auf das Fernsehbild.

Zum Einstellen des Bildbereiches geht man folgendermaßen vor:

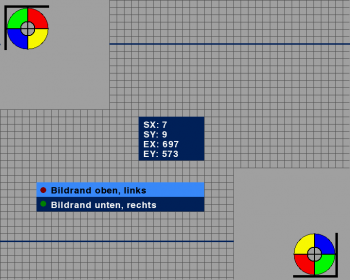

Stell die "Passkreuze" - in der linken, oberen Ecke und in der rechten, unteren Ecke - mit Hilfe der [auf]/[ab]/[links]/[rechts]-Tasten in die Ecken ein. Stell dabei die schwarzen Ecken der Passkreuze auf den sichtbaren Rand des Fernsehgerätes ein. Zum Auswählen des jeweiligen Passkreuzes betätige die [rot]-Taste für die Ecke links, oben und die [grün]-Taste für die Ecke rechts, unten.

Die Koordinaten-Angabe in der Mitte des Bildschirmes setzt sich folgendermaßen zusammen:

SX - Startkoordinaten waagerecht (linker Bildschirmrand)
SY - Startkoordinaten senkrecht (oberer Bildschirmrand)
EX - Endkoordinaten waagerecht (rechter Bildschirmrand)
EY - Endkoordinaten senkrecht (unterer Bildschirmrand)
