Debug-Mode bei kaputter Original-Software

Allgemeines

Es passiert immer wieder, dass (bevorzugt beim Kurzschließen) das Dateisystem im Flash-Speicher der DBox2 beschädigt wird. Das hier soll eine kleine Hilfe sein wie man trotzdem in den Debug-Mode kommt.

Achtung

Alles was ihr mit dieser Anleitung eurer DBox2 antut, geschieht auf eigene Gefahr. Wir übernehmen keine Haftung für irgendwas. Bitte achtet auch darauf, dass die DBox2 euer Eigentum sein muss. Auf keinen Fall solltet ihr diese Modifikationen an einer Mietbox durchführen!

Da an der Box Hardwaremodifikationen durchgeführt werden, erlischt natürlich eine eventuell vorhandene Garantie oder Gewährleistung. Außerdem muss die Box dazu natürlich geöffnet werden, wodurch man mit sehr hohen Spannungen in Berührung kommen kann, die für den Menschen tödlich sein können! Dieser Eingriff sollte nur von Personen durchgeführt werden, die sich der möglichen Konsequenzen bewusst sind und dieses Risiko eingehen möchten. Dazu gehört auch, dass die Box während des Umbaus oder danach irreparabel beschädigt werden könnte und dann nur noch als Briefbeschwerer taugt.

Bitte lest euch dieses HowTo aufmerksam bis zum Ende durch bevor ihr anfangt (das gilt auch für die anderen HowTos).

Sämtliche Umbaumaßnahmen werden auf eigene Gefahr durchgeführt! Wer dies nicht akzeptiert möge bitte nicht weiterlesen.

Fangt nicht an bevor ihr den Vorgang verstanden habt!

Alternativ zu dieser Anleitung könnt ihr auch die Methode von MHC verwenden um in den Debug zu kommen. Bei dieser Methode ist es völlig egal wie sich die Software im Flash verhält (lediglich der Bootloader muss noch heile sein), ihr benötigt auch kein minflsh.

Voraussetzungen

Zunächst mal benötigt ihr eine Datei namens minflsh.tar.gz, bzw. minflsh.zip. Auf den in diesem Archiv enthaltenen Dateien liegen Rechte von Sun bzw. Betaresearch. Darum können diese hier nicht angeboten werden. Bitte erspart uns auch Anfragen im Forum, bzw. IRC oder per EMail.

Wer es schon geschafft hat die Dateien aus dem Flash auf die Festplatte zu kopieren, der kann hier nachlesen wie er es selber bauen kann.

Einstellungen

Ich beschreibe hier nur die Einstellungen für Windows.

Für Linux könnt ihr hier etwas zur Serverkonfiguration nachlesen.

Zunächst mal wird das minflsh-Archiv entpackt, z.B. nach C:\minflsh. Holt euch als nächstes die aktuelle tuner.so. Entpackt die Datei aus dem Zip-Archiv, benennt sie in flash.so um und ersetzt damit die vorhandene flash.so in C:\minflsh\root\platform\drv

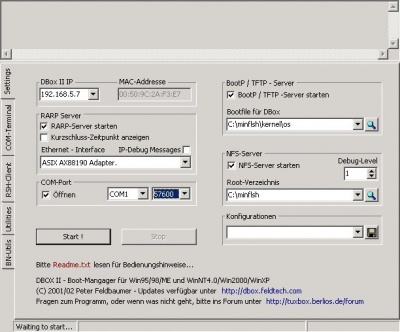

Die Einstellungen für den Bootmanager:

RARP-Server	:	Ein
BootP/TFTP-Server Ein, BootP-File ist	:	C:\minflsh\kernel\os
NFS-Server Ein, NFS-Root ist	:	C:\minflsh
Com-Port Öffnen, Verbindungsgeschwindigkeit ist	:	57600

Die Prozedur

Drückt jetzt im Bootmanager auf Start. Anschließend startet ihr die DBox2.

Die DBox2 sollte jetzt bei Lade.... stehen bleiben. Wechselt zum RSH-Clienten (Links am Bootmanager sind Reiter) und sendet help (Send Cmd) Darauf solltet ihr folgende Antwort erhalten:

> help
ChorusOS r3 rsh daemon - valid commands are:

mount [hostaddr:filesystem|special_file [mount_point]]
umount [-v|-F|-f|-a|-t [ufs|nfs]] [special_file]
swapon mount_point

... und noch ne Menge anderer Zeilen

Die Meldung kann auch so aussehen:

> help
ChorusOS r3 rsh daemon good try :)

Wenn ihr es soweit geschafft habt, ist das Schlimmste schon überstanden.

Wenn ihr an dieser Stelle einen Timeout erhaltet, müsst ihr wahrscheinlich das Flash während des Bootvorgangs "abschalten". Überprüft noch einmal die Einstellungen der seriellen Schnittstelle und lest dann beim Reset weiter. Probiert jetzt nicht mit mount herum, je nach Box macht das nur Probleme.

Als nächstes müsst ihr den Schreibschutz aufheben. Wie das geht, erfahrt ihr hier.

Danach führt das enable_debug_with_minflsh Script aus, welches ihr im Installationsverzeichnis des Bootmanagers findet.

Drückt dazu auf den Execute Script Button. Jetzt kommen im RSH-Clienten ganz viele Zeilen und auch ganz viele Fehlermeldungen.

Das macht nix, das ist normal. Die Ausgabe sollte in etwa so aussehen:

> umount /
> mount 192.168.5.3:C/minflsh/ /
C_INIT: mount 192.168.5.3:C/minflsh/ on /
;
;
;
;
; Und nun ins Terminalfenster (vorherige Seite) kucken!
;
;
;
;
> arun initactor -v -V -i 4
started aid = 10
INIT Version 0.9 loaded
INIT: library path: "LD_LIBRARY_PATH=/root/platform/nokia-dbox2/lib:/root/platform/lib:/root/lib:/usr/lib:/root/platform/mpc8xx-dbox2/lib:/root/platform/nokia-dbox2/lib"
INIT: start run level 2
INIT: execute "ddf"
INIT: time: 58 sec, 920000000 nsec
INIT: started aid = 11
INIT: execute "upgrade"
INIT: time: 62 sec, 820000000 nsec
INIT: afexec of upgrade failed - No such file or directory

Wenn das kommt, ist Netzwerkseitig schonmal alles in Ordnung. Danach kommen noch eine ganze Menge Fehlermeldungen, das ist in Ordnung, das muss so sein. Auch die Meldung, dass die Ausführung des Scripts fehlgeschlagen ist, die nach einigen Minuten kommt, ist normal. Wichtig sind nur diese Zeilen.

Folgt jetzt der Aufforderung im RSH-Clienten und werft einen Blick ins com-terminal:

DebugEnabler (c) tmbinc, gillem +(sagem,amd,philips) 1.8 beta
bl-version : 1.0
product? at : 10000944
current state : tmb-locked
flashrom type : 2x16 bit? yes. vendor: INTEL
unprotecting : OK!
flashing NOW : DONE !

Wenn in der letzten Zeile DONE ! steht, ist alles in Ordnung und beim Neustart sollte euer LCD so aussehen:

Das LCD im Debug-Mode beim Starten

Achtung:

Zunächst ein Image der Originalsoftware auslesen und daraus die UCodes mittels des Bootmanagers extrahieren !!! Dieser Vorgang ist sehr wichtig, da ihr die Originalsoftware benötigt, um eine funktionierende Linux DBox2 zu erhalten!

Auch wenn euer Originalimage beschädigt ist, versucht trotzdem noch es auszulesen. Auch wenn sich die Software im Flash nicht mehr starten lässt, kann man daraus mit ein bißchen Glück noch die Ucodes extrahieren.

Probleme

Der Bootmanger meldet "timeout" beim Senden von Help

In dem Fall bleibt euch wohl nur eins übrig: Das Flash muss während des Bootvorgangs "abgeschaltet" werden. Dazu verbindet ihr die hier angegebenen Punkte. Aktiviert im Bootmanager Kurzschlusspunkt anzeigen. Sobald sich der Bootmanager meldet, werden die Kontakte verbunden. Jetzt müsste die gewünschte Ausgabe auf help kommen. Wenn das erfolgreich war, könnt ihr den Kontakt wieder öffnen. Es geht jetzt ganz normal mit Schreibschutz aufheben und dem enable_debug_mit_minflsh Script weiter.

Es wird kein Kurzschlusszeitpunkt angezeit / Ping geht nicht

Ihr habt wahrscheinlich ein Problem mit dem Netzwerk. Überprüft folgende Punkte:

Allgemein

Versucht bessere Treiber für eure Netzwerkkarte auf der Seite des Herstellers herunterzuladen. Überprüft ob ein Ressourcenkonflikt vorliegt. Eventuell habt ihr noch eine alte 10MBit-Karte herumliegen? Wunderbar, die sollte ohne Probleme laufen.

Wenn ihr die DBox2 direkt mit dem PC verbunden habt

Netzwerkkarte fest auf 10MBit half-duplex einstellen (die Netzwerkkarte der DBox2 beherrscht keinen anderen Modus). Bei Win2k/XP zusätzlich das Mediasensing ausschalten. Dazu könnt ihr diesen Patch bemühen: Mediasensing.zip

Wenn ihr über einen Switch/Hub verbunden seid:

10/100er Kombi-Geräte machen gerne Ärger. Versucht ob ihr mit einer Direktverbindung bessere Ergebnisse erzielt.

Wenn alle Möglichkeiten versagen, könnt ihr den Debug-Mode auch ohne Netzwerk enablen.

Im com-terminal steht FLASHING NOW: FAILED

Ihr habt den Schreibschutz nicht deaktiviert.

---
